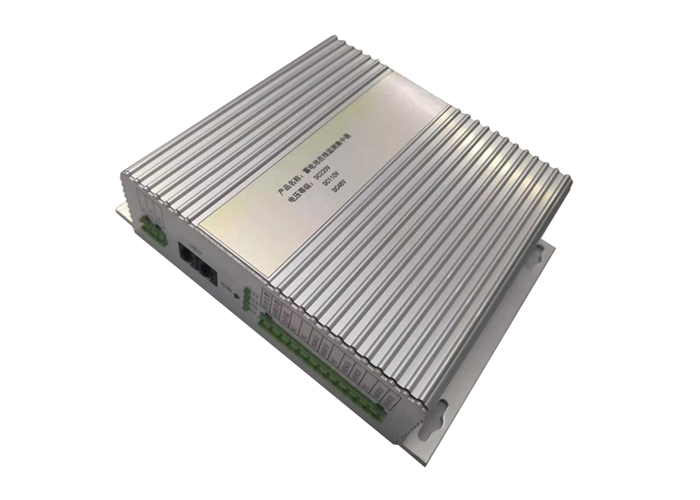

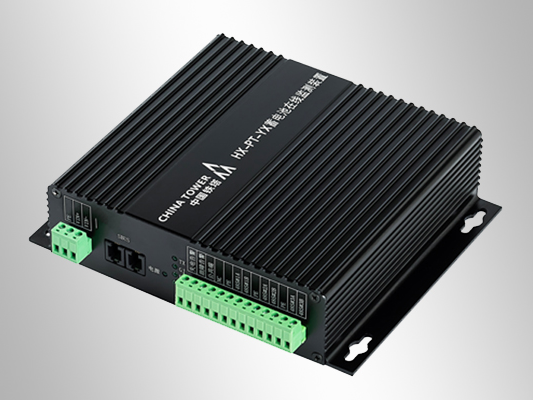

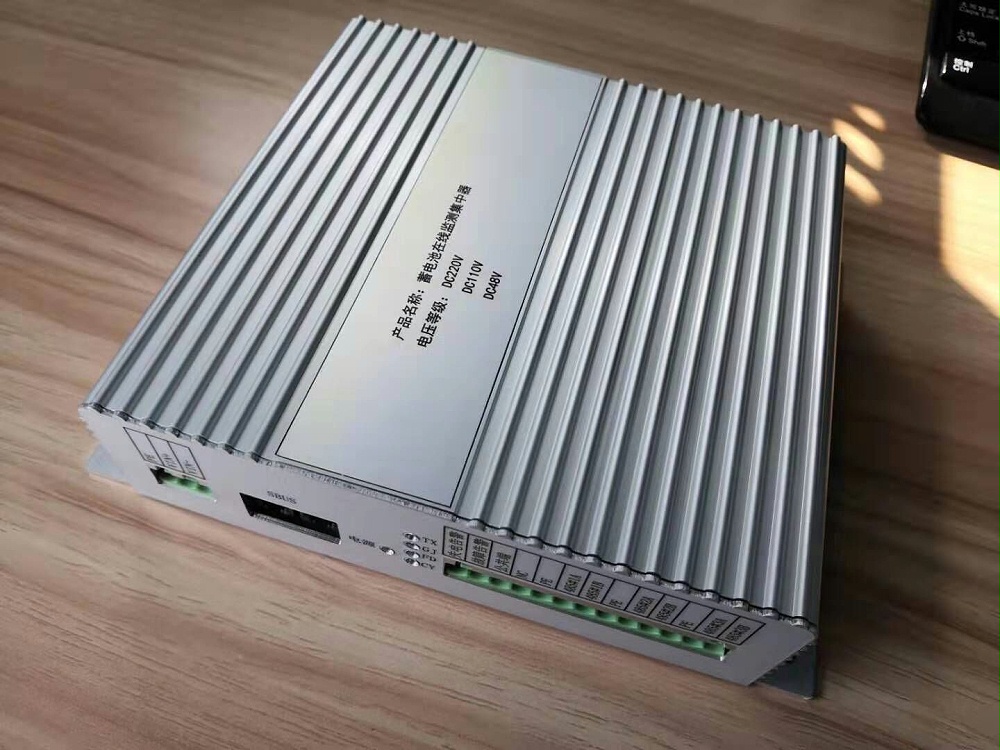

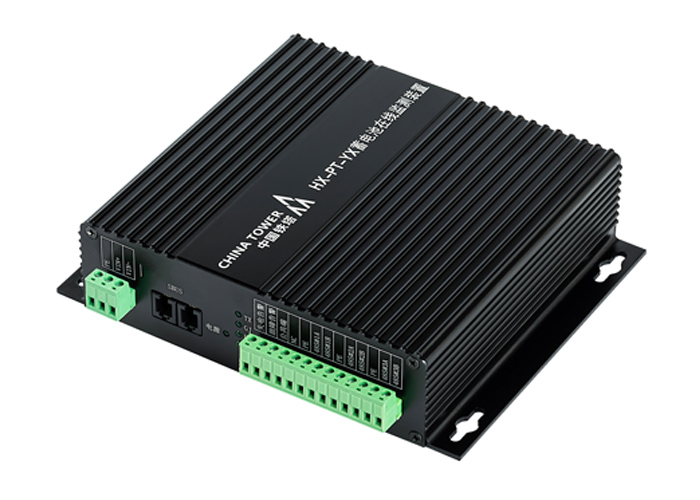

YX-M06 蓄電池在線監測裝置是鈺鑫電氣蓄電池監測的一款在線監控產品。它采用新一代ARM處理器，具有采集蓄電池電壓、溫度、內阻、充放電狀態等參數的功能，可通過RS485把采集到的參數上傳到上位機。并且能管理開入裝置、開出裝置、放電裝置、充電機與絕緣監察裝置。
適用于銀行、電力、通信、軍事、航空、鐵路等行業，專為計算機網絡機房、高端IDC機房、銀行機房、電力配電室、應急電源系統、通信機房、通信基站、UPS機房、蓄電池組機房等場景的蓄電池監控而設計，是配合鈺鑫智能蓄電池參數傳感器實現蓄電池“狀態保養”的理想配件。
采用Cortex-M3內核處理器，搭配μcos-II操作系統，運算性能更加強勁，數據監測更加實時。
直接RS485在線傳輸蓄電池參數到Linux服務器，避免多余接口。
可以進行蓄電池在線分組，可支持十組蓄電池分組。
采用標準Modbus協議，方便與其它設備互聯。
系統設計“看門狗”電路，無論出現何種異常導致設備失靈，系統均可自動恢復。
◆裝置可在線自動監測單體電池電壓、單體內阻、極柱溫度功能；
◆裝置可在線自動檢測電池組電壓、充放電電流、浮沖電流、紋波系數、環境溫度功能；
◆裝置具備蓄電池在線均衡功能；
◆裝置具備蓄電池在線除硫活化功能；
◆裝置具備支持開入開出單元、絕緣監察單元、恒流放電單元的控制與接入功能；
◆裝置內置蓄電池性能分析專家診斷模型，監測單體電池剩余容量（SOC）、壽命預估（SOH），準確判別電池性能，并給出各電池的維護建議；
◆裝置具備自動和手動啟動內阻測量功能，測量間隔可設置；
◆裝置具備充放電過程自動記錄記錄功能、充放電數據支持導出功能；
◆裝置具備故障電池退出功能，該功能設置電池編號后，該電池只顯示相關數據，但不做告警判斷和提示；
◆數據的導入導出功能；
◆每臺裝置監測總電池數為240節，可支持管理10組蓄電池；
◆具備自動告警功能：具備單體內阻、單體電壓、電池溫度、組壓、充放電電流、環境溫度超限時自動告警功能，告警閥值可設置。告警發生時設備紅色告警燈亮、干接點閉合，可通過設備查詢具體告警內容；
◆裝置具備自檢功能，當系統出現故障時，除給出故障信號報警提示外，不影響后備電源系統的正常運行，保證系統的可靠性；

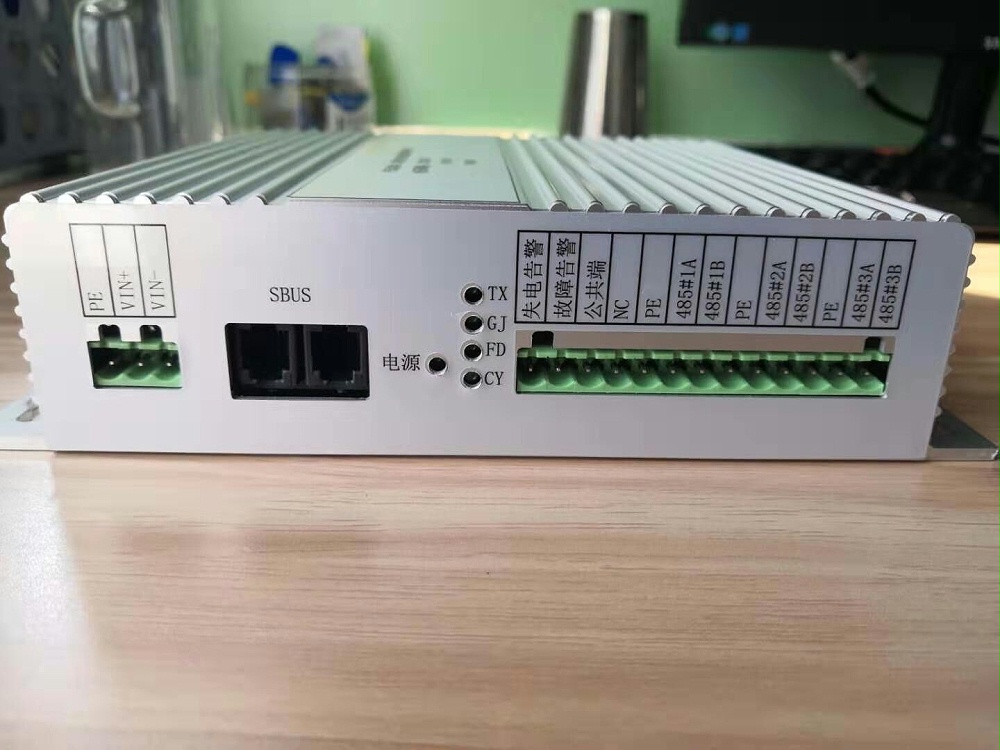

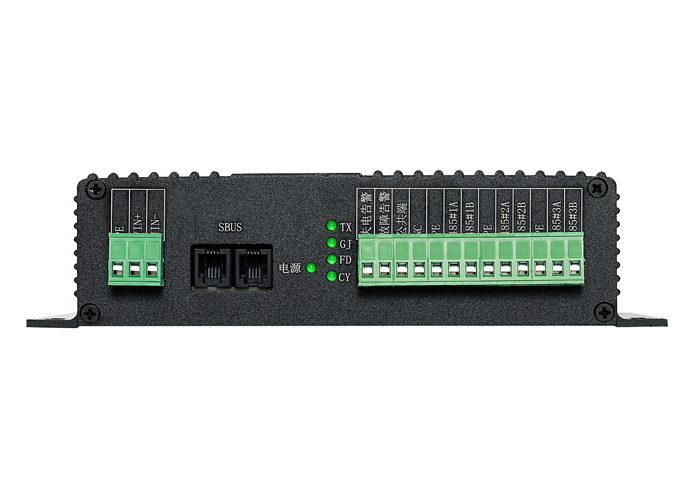

◆端口配置：設備配置4路SBUS采集接口，2個RS485接口、1個網絡口，支持MODBUS/RTU、MODBUS/TCP、TCP/IP協議，通信規約可定制；
◆節點輸出：設備配置兩個干接點，一個為設備故障接點，另一個為電池告警接點；
| 工作電壓 | 直流：110V～230V |
| 交流：110V～230V | |
| 組電壓測量范圍及精度 | 測量范圍：176V～300V，精度：±0.2%（默認，其他范圍可定制） |
| 組電流測量范圍及精度 | 測量范圍：0A～100A，精度：±0.5%（默認，其他范圍可定制） |
| 環境溫度范圍及精度 | 測量范圍：-5℃～+99.9℃，精度：±1% |
| 單體電壓測量范圍及精度 | 2V型：測量范圍：1.5～2.5V，精度：±(0.2%+1mV) |
| 12V型：測量范圍：4.8～15V，精度：±(0.2%+10mV) | |
| 單體溫度測量范圍及精度 | 測量范圍：-25至+80℃，精度：±0.5℃ |
| 單體內阻測量范圍及精度 | 2V型：測量范圍：50～250000uΩ，±(2%+3 uΩ)，分辨率1uΩ |
| 12V型：測量范圍：50～250000uΩ，±(2%+10uΩ)，分辨率1uΩ | |
| 監測能力 | 240只（默認），支持10組； |
| 通信接口 | SBUS采集口2個，RS485接口3個 |
| 通信協議 | 支持MODBUS/RTU協議 |
| 失電告警節點 | 1個（無源節點，常開） |
| 開出節點 | 1個（無源節點，常開） |
| IRIG-B對時 | 支持，B碼對時輸入 |
| 絕緣耐壓 | 2000VAC |
| 耐久性（MTBF ） | 100,000小時 |
| 時鐘誤差 | ≤1s/24h |
| 功 耗 | ≤15W |
| 工作環境溫度 | -30℃~+50℃ |
| 大氣壓力 | 79.5~106kPa |
| 相對濕度 | 20%~90% |
