一、方案背景

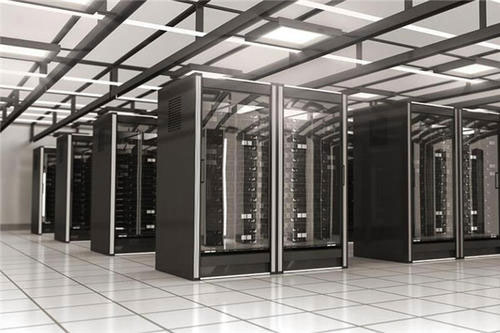

目前絕大多數的中心機房，都是通過簡單的人工巡檢，來判斷整組蓄電池中是否存在故障蓄電池。隨著蓄電池監測技術的發展，人們發現普通的人工巡檢并不能準確的找出故障蓄電池，還會導致機房蓄電池普遍存在著維護工作不到位、電池狀態監測難、電池故障發現難、不能及時有效處理故障等問題。

為了及時找出故障蓄電池，保定鈺鑫電氣設計研發出一款用于監測管理蓄電池的系統，它可以分布式采集蓄電池的電壓、溫度、內阻，遠程監控蓄電池的健康狀態，同時具備SOH管理、均衡管理功能，實現蓄電池智能化管理。

二、客戶需求

1、針對現有機房74組1368只12V蓄電池，實現在線采集蓄電池的電壓、溫度、內阻、總電壓和總電流。

2、在機房站點和監控中心后臺分別實現對本機房和總體蓄電池的集中監控。

3、并以圖表、柱狀圖等形式實時顯示蓄電池的健康狀態

4、預測蓄電池的監控狀態，及時發現落后蓄電池并發送告警信息。

三、組網方案

系統由蓄電池智能參數傳感器、組電壓電流測量裝置、蓄電池在線監控裝置、蓄電池在線監測后臺系統四部分組成。針對機房監測廠家，提出的需求和我們確定的組網方案：

（1）74組1368只12V蓄電池使用保定鈺鑫生產的智能蓄電池參數傳感器，采集每只單體蓄電池的電壓、溫度和內阻；

（2）總電壓、電流測量使用保定鈺鑫生產的YX-YLM電壓電流測量裝置，采集每組蓄電池組的總電壓、總電流；

（3）站點集中監控使用保定鈺鑫生產的YX-M05蓄電池在線監控裝置，實現本地觸摸屏瀏覽和WEB局域網瀏覽，支持TCP-Modbus規約，實時顯示蓄電池的特性曲線和條形圖。

（4）機房中心監控使用保定鈺鑫生產的YX-XDJC蓄電池在線監測后臺系統，后臺服務器選型采用linux WEB發布服務器，訪問后臺數據庫只需同號段電腦通過瀏覽器鍵入IP地址，即可查看歷史數據。

保定鈺鑫電氣科技有限公司專注蓄電池監測類產品的質量和研發，通過與華北電力大學、河北大學等科研院所的合作，專注產品的質量、拓寬產品應用范圍，研發出適合不同領域、不同環境的蓄電池在線監測系統，從而滿足用戶的個性化定制需求。如果貴公司想定制蓄電池監測接入方案，歡迎點擊客服或電話咨詢。
