一、方案背景

本方案是針對山西某變電站蓄電池監測項目，蓄電池維護量大，蓄電池維護工作不到位、電池狀態監測難、電池故障發現難、不能及時有效處理故障等問題，研發設計的一套變電站蓄電池在線監測系統，系統可以在線監測蓄電池的單體電壓、單體溫度、單體內阻，以及整組蓄電池的組電壓和充放電電流，實現蓄電池智能化管理，省去了維保人員現場維保檢測的繁瑣性，提高了電源系統的供電質量和管理水平，具有簡明實用、投資少等優點。

二、客戶痛點

◆ 蓄電池的實時電壓、內阻、溫度等重要參數沒有變電站蓄電池監控系統中

◆ 無法實現對變電站蓄電池容量SOC、健康狀態SOH的預測

◆ 無法檢測出蓄電池組中的落后電池，預警意外掉電事故的發生

◆ 系統接入成本高，施工接線復雜，容易造成蓄電池短接事故

◆ 非生產廠家或者售后服務不好，不能及時跟進處理蓄電池監測的問題

三、方案詳細描述

1、采用蓄電池智能參數傳感器監測

每塊蓄電池單獨配一個蓄電池智能參數傳感器，以雙面膠、粘扣與扎帶固定于蓄電池表面或蓄電池架上。每個蓄電池智能參數傳感器可獨立采集蓄電池的電壓、內阻、極柱溫度，其中溫度傳感器安裝于測試線的負極冷壓端子處。模塊直接采用SBUS通訊電路，級聯方式連接。

2、電池串電流、電壓采集裝置

每串蓄電池配備一個電壓電流采集裝置，可以采集單串蓄電池組的總電壓和電流。

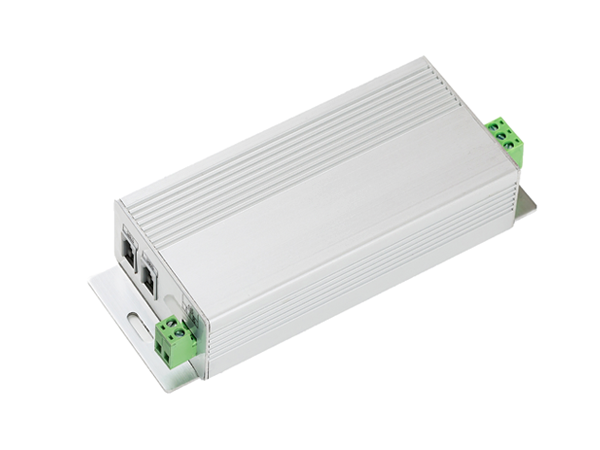

3、sbus轉485模塊

每串蓄電池都有一個sbus轉485模塊，用于將每一串蓄電池的電壓、電流、內阻、溫度的sbus信號轉換成485信號，接入現有變電站蓄電池監測系統中。

保定鈺鑫電氣科技有限公司專注蓄電池監測類產品的質量和研發，通過與華北電力大學、河北大學等科研院所的合作，專注產品的質量、拓寬產品應用范圍，研發出適合不同領域、不同環境的蓄電池在線監測系統，從而滿足用戶的個性化定制需求。如果貴公司想定制蓄電池監測接入方案，歡迎點擊客服或電話咨詢。
