一、項目背景

市面上閥控式鉛酸蓄電池在投入使用的2～3年之間，會出現出現個別電池的早期落后，造成蓄電池組內部不均衡的過放電。此時如果不能及時監測并更換落后蓄電池，將導致落后蓄電池出現過放電現象，從而加劇蓄電池負極板硫酸鹽化，進而造成蓄電池容量下降，使用壽命縮短的現狀。因此，單純的在機房開關電源上設置蓄電池欠壓保護來防止蓄電池的過放電，是很難達到效果的。

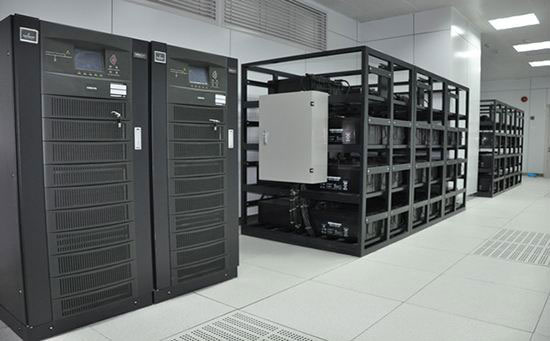

為了避免這種過充過放情況的發生，鈺鑫電氣專門研發出一款機房蓄電池在線監測系統。本系統可以在線采集蓄電池的電壓、溫度、內阻、總電壓和總電流，幫助監控人員及時了解機房蓄電池單體的電壓情況，及時替換出現的落后電池，讓蓄電池的充放電趨于合理化，達到延長蓄電池壽命，降低維護成本的目的。

二、客戶需求

1、針對機房蓄電池監測項目中，4組440節2V蓄電池，實現在線采集蓄電池的電壓、溫度、內阻、總電壓和總電流。

2、在機房站點和監控中心后臺分別實現對本機房和總體蓄電池的集中監控。

3、預測蓄電池的監控狀態，及時發現落后電池并預警。

三、組網方案

蓄電池在線監控系統采用可以級聯通訊的蓄電池參數傳感器。如圖所示，每只蓄電池配有一只單體蓄電池參數傳感器，所有的蓄電池參數傳感器級聯，接入到蓄電池參數集中器，通過蓄電池參數集中器實現蓄電池各項數據在現有網絡的傳輸，后接入蓄電池在線監控系統后臺。

兩個站點之間可以通過現有的數據網絡進行數據傳輸，每臺參數集中器具有獨立的專用IP地址，參數集中器支持透明的TCP/IP協議，所有數據匯總到蓄電池在線監控系統后臺中，在后臺中實現對所有站點蓄電池的電壓、溫度、內阻的監控，以及落后電池的檢測，從而實現蓄電池的狀態檢修。

保定鈺鑫電氣科技有限公司專注蓄電池監測類產品的質量和研發，通過與華北電力大學、河北大學等科研院所的合作，專注產品的質量、拓寬產品應用范圍，研發出適合不同領域、不同環境的蓄電池在線監測系統，從而滿足用戶的個性化定制需求。如果貴公司想定制蓄電池監測接入方案，歡迎點擊客服或電話咨詢。
