一、方案概述

隨著通信行業快速發展，中心機房需要的后備電源數量也越來越多，而蓄電池作為機房電源系統的核心組成部件，是保障機房設備持續穩定工作的重要條件之一。從目前蓄電池使用情況來看，普遍存在著蓄電池維護不到位、很難及時發現故障蓄電池、不及時處理故障蓄電池等一系列的問題。因此蓄電池在長期運行中，會出現容量下降過快、使用壽命縮短、掉站等事故。

為避免蓄電池故障造成的經濟損失，保定鈺鑫電氣專門為機房監控現有系統，研發出一款用于監測管理蓄電池的傳感器模塊它可采集單體蓄電池的內阻值、單體電壓、溫度值，通過485通信轉換裝置，無縫接入到用戶現有的第三方監測系統中，實現蓄電池狀態的實時監控。

二、客戶需求

1、針對現有機房2組32只12V蓄電池，實現在線采集蓄電池的電壓、溫度、內阻、總電壓和總電流。

2、數據接入到現有的機房監控系統，實現統一管理。

3、預測蓄電池的監控狀態，及時發現落后電池并預警。

4、均衡管理，實現對落后電池的在線維護。

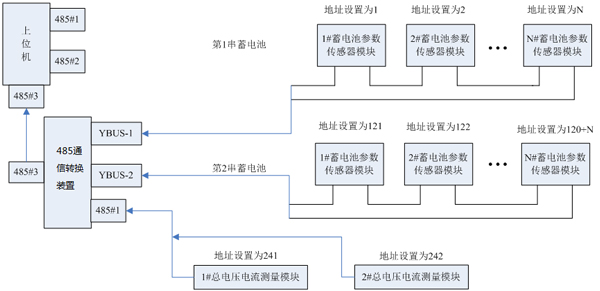

三、系統結構圖

系統結構圖

四、組網方案

系統由智能蓄電池參數傳感器、組電壓電流測量裝置、485通信轉換裝置三部分組成。針對機房監控廠家，提出的需求和我們確定的組網方案：

（1）2組32只12V蓄電池使用保定鈺鑫生產的智能蓄電池參數傳感器，采集每只單體蓄電池的電壓、溫度和內阻；

（2）總電壓、電流測量使用保定鈺鑫生產的YX-YLM電壓電流測量裝置，采集每組蓄電池組的總電壓、總電流；

（3）通信設備使用保定鈺鑫生產的485通信轉換裝置負責協議轉換，采用標準的 model_bus協議，接入客戶現有機房監控系統中；

五、方案總結

鈺鑫電氣蓄電池在線監測接入方案是針對現有機房監控系統沒有接入蓄電池監控產品而設計，可以對蓄電池的電壓、溫度、內阻、充放電電流等物理量進行遠程監控，配合相應的算法可實現蓄電池的均衡充電、蓄電池剩余容量SOC、蓄電池健康狀態SOH管理，進而實現蓄電池智能化管理，提高機房監控系統的功能豐富性，為用戶提供更有價值的服務。
