大家都知道蓄電池內阻監測模塊能實時、高精度的采集蓄電池的電壓、內阻、表面溫度等運行參數，但是如何安裝蓄電池內阻監測模塊？請聽鈺鑫電氣小編接下來的講解！

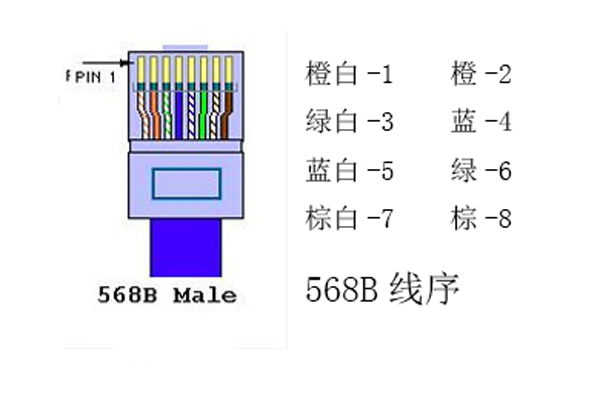

蓄電池內阻監測模塊主機側接485接口，主機側用水晶頭568B的線序，制作網線。
①蓄電池監測模塊220V供電，L—市電火線，N—市電零線。
② SBUS接口與蓄電池內阻監測模塊相連，不作區分。
③ RS485端子與主機相連，A—棕白，B—棕。

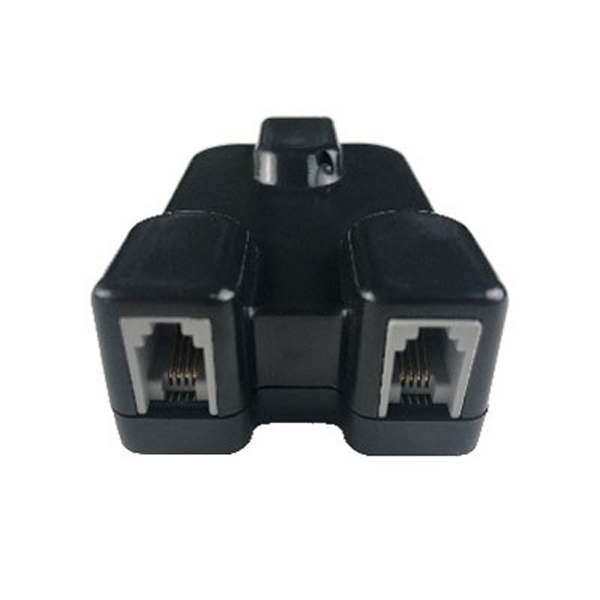

①蓄電池內阻監測模塊有兩個SBUS接口，不作區分，與管理模塊上SBUS口相連，蓄電池內阻監測模塊手拉手按照地址標依次串聯連接，當蓄電池內阻監測模塊超過32個時，需要與管理模塊形成回路。

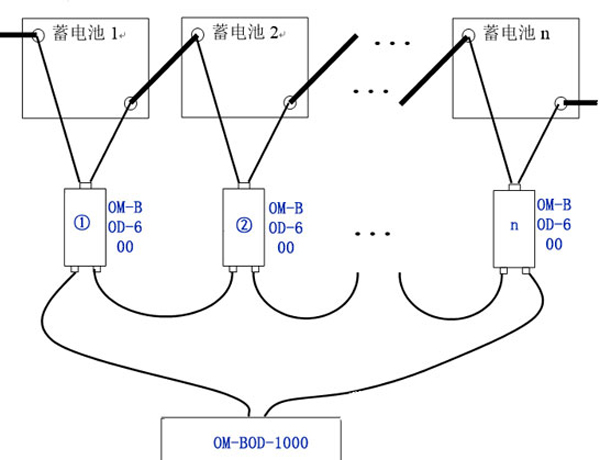

② 蓄電池監測模塊紅黑連接線在蓄電池上，紅色接蓄電池正極，黑色接蓄電池負極，蓄電池內阻監測模塊首尾連接OM-BOD-1000蓄電池內阻管理模塊。
注意：蓄電池紅黑連接線不能接反，否則會燒壞蓄電池內阻監測模塊。
保定鈺鑫電氣科技有限公司專注蓄電池監測類產品的質量和研發，通過與華北電力大學、河北大學等科研院所的合作，專注產品的質量、拓寬產品應用范圍，研發出適合不同領域、不同環境的蓄電池在線監測系統，從而滿足用戶的個性化定制需求。如果貴公司想定制蓄電池監測接入方案，歡迎點擊客服或電話咨詢。
